Magnetische Auslöseprüfanlagen

Sicher und zuverlässig

Bei diesen Anlagen finden die AC Stromquellen für Kurzzeitbetrieb Verwendung. Gerade bei hohen Strömen ist die Leitungslänge und noch wichtiger die Leitungsführung von großer Bedeutung. Bei Strömen oberhalb von 1000A wird der induktive Anteil an der Last dominant. Die nötige Gesamtleistung des Generators wird nun von der Leitungsführung bestimmt. Der rein ohmsche Anteil an der Impedanz ist nun nicht mehr ausschlaggebend.

Wenn nun die Kontaktierung und somit auch der Prüfling in direkter Nähe zum Generator untergerbacht wird, kann man die Leistung des Generators erheblich geringer halten. Die Baugröße und auch die Kosten reduzieren sich deutlich. Schon bei einem Generator von 1500A kann 40-50% der Generatorleistung eingespart werden.

Ein Beispiel soll dies verdeutlichen.

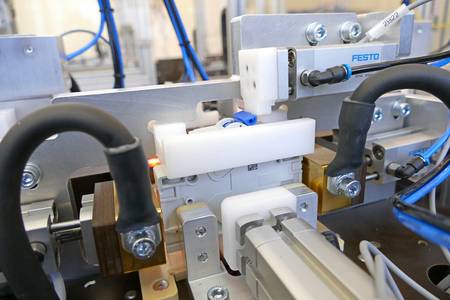

Wird der AC Stromgenerator (1500A) in einem separaten Schrank untergebracht, der neben der eigentlichen Prüfaufnahme steht, so wird dieser von HYTRON mit etwa 24 kVA Kurzzeitleistung ausgelegt. Eine automatische Auslöseprüfanlage von HYTRON mit integriertem Generator und optimierten Leitungszuführungen kommt dagegen mit einer maximalen Leistung von 12 bis 14 kVA aus. Die Kostenersparnis am Generator kann für die Handlingmechanik verwendet werden. Dadurch ist eine vollautomatische Auslöseprüfanlage kaum teurer als der reine Generator. Durch den einfach zugängigen Aufbau, lassen sich auch die integrierten Generatoren einfach warten. Ebenso, wie die separaten Generatoren, lassen sich auch die Integrierten schnell und komfortabel kalibrieren.

Für kombinierte Produkte aus Leistungsschutzschaltern und FI-Baugruppen, haben wir bei unseren Auslöseprüfanlagen Lösungen um die Auslöserelays während dieser Prüfung zu blockieren. Dadurch lassen sich einzelne Pfade mit hohen Strömen beaufschlagen ohne dass die Differenzstrombaugruppe (FI-Auslöserelay) zu einer Auslösung führt.
