AC-Stromgeneratoren für magnetische Auslösungen

Variabel und zuverlässig

Die Generatoren der DPWM Baureihe lassen sich modular, entsprechend den Bedürfnissen, anpassen. Je Modul lassen sich 6000 VA kurzzeitig generieren.

Die Strombereiche sowie die Spannungsreseven sind dabei je nach Applikation verschieden.

Ein Beispiel soll dies verdeutlichen:
Ein Generator mit einem Strombereich von 1 bis 1500A (AC) wird im Bereich 1 bis 50A mit einem Modul betrieben und hat dort eine Freilaufspannung von etwa 150V eff. Diese Freilaufspannung oder auch die Leistung kann softwaremäßig begrenzt werden. Im Bereich ab 50 A wird die Freilaufspannung auf beispielsweise 20V eff. reduziert. Nun schalten sich je nach Stromwert nach und nach bis zu vier weitere Module hinzu. Bei 1500A stehen dann 5 Module zur Verfügung und generieren bis zu 30.000 VA kurzzeitig.

Das Zu- und Abschalten der Module erfolgt mittels eines optischen Busses und wird mittels der internen Software gesteuert. Es wird ohne mechanische Bauelemente (Schütze) und ohne Geräusche  innerhalb von wenigen µs angesteuert. Dadurch entsteht keinerlei Verschleiß. Die Umschaltung erfolgt dabei im Nulldurchgang (oder in einer Strompause), sodass dies extern gar nicht wahrgenommen wird.

Die Pulsfrequenz, der verwendeten Strommodule, beträgt bei kleinen Leistungen 250kHz. Bei größeren Leistungen vergrößern sich die Pulspakete und die Pulsfrequenz sinkt. Der Wirkungsgrad liegt je nach Arbeitspunkt bei 89 bis 96 %.

Für magnetische Auslöseprüfungen lassen sich gewisse Stromabfolgen programmieren. So zum Beispiel, Haltestrom (100ms) Pausenzeit (20ms) und Auslösestrom (100ms). Eine solche Auslöseprüfung würde somit nur 220 ms dauern. Als Ergebnis steht dann der Auslösezeitpunkt im Display und dieser läßt sich auch seriell auslesen.

Aber auch komplexere Stromabfolgen wie Auslösescannen, also das stetige Ansteigen kurzer Pulsfolgen (20ms oder 40ms Pulspackete) mit Pausenzeiten von einem Anfangswert in 10 Schritten, bis hin zu einem Endwert können vorgegeben werden. Dabei errechnet die Quelle selbständig die entsprechenden Stromstufen. Der Auslösewert wird dabei ermittelt. Diese Stromprüfung entspricht in etwa einer Stromrampe bei FI-Schutzschaltern, nur mit sehr viel höheren Strömen.

Wir bieten diese magnetischen Auslösegeneratoren zur Zeit in einem Bereich von 200 bis zu 5000A an.
Es ließen sich jedoch auch größere Ausführungen realisieren.

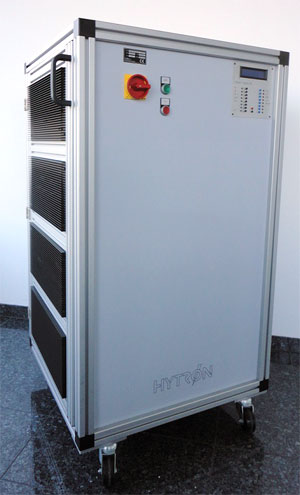

Die Geräte sind meist als Rollwägen
in Aluprofilausführung aufgebaut. Es gibt Versionen als Schaltschrank (Maße etwa 650 x 650 mm Grund-
maß mit Höhen von 1000 mm bis zu 1800mm) oder auch als flache Ausführung für einen Einsatz unter Laufbändern. Dafür wird die Bauhöhe auf etwa 800 mm begrenzt und die Länge der Generatoren variiert.

Preise je nach Ausstattung ab ca. € 30.000,-
