Thyristorschaltanlagen

Präzise Steuerung für Hochstrom-Prüffelder

Diese Anlagen bestehen grundsätzlich aus drei Komponenten.

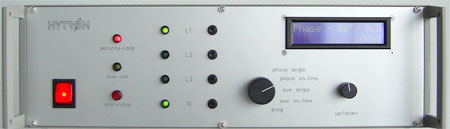

Der erste Teil ist eine Phasenlageerkennung, dabei wird der Phasennullpunkt möglichst präzise ermittelt. Dies wird durch die Überwachung mehrerer Phasennulldurchgänge erreicht. Sobald die Phasenlage exakt ermittelt ist, kann ein Zündwinkel, der mittels der Software vorgegeben ist, für die Ansteuerung der Thyristoren generiert werden.

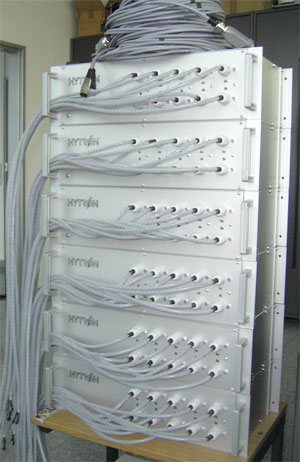

Die zweite Baugruppe sind die eigentlichen Treiberstufen. Diese werden optimal auf die verwendeten Thyristoren ausgelegt. Dabei werden die Thyristoren so mit Strom beaufschlagt, dass sie auch ohne Grundlasten eindeutig durchschalten. Ebenso entfallen die sonst oft auftretenden Stromeinbrüche um den Nullpunkt. Bei unseren Treibern schalten die Thyristoren sauber durch. Wir haben bereits Schaltstufen für Ströme bis über 100 KA realisiert.

Neben dem Phasenwinkel läßt sich per Software frei wählen auf welche der Phasen bezug genommen werden soll und welche Phasen angesteuert werden sollen. Zudem ist die Stroflußzeit in der Software einstellbar.

Neben dem Schalten der Thyristoren sind eine Vielzahl weiterer Funktionen möglich. Hierzu zählen Sicherheits-Funktionen, Ausgänge für Triggersignale, Ansteuerung von High-Speed Kameras oder sonstige Hilfsfunktionen. Diese können dann synchronisiert zu den Schaltsignalen programmiert werden, wahlweise mit Vorhalt oder Verzögerung (in msec und/oder Grad).
