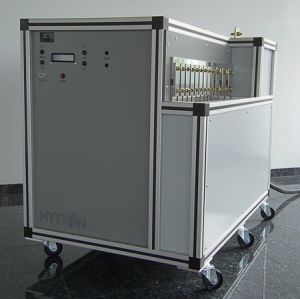

Hochstrom-Stoss-Einrichtung 12 kA / 120 kVA

Als kostengünstige Lösung zum Testen der Hochstrom-Festigkeit von Schaltelementen kann mit diesem Gerät eine Vielzahl von Prüfungen erfolgen, ohne dass ein vollausgestattetes Hochstromfeld teuer angemietet werden muss.

Durch seine kompakten Abmaße (BxHxT 120x100x80cm) und der Anschluss- möglichkeit ans hauseigene Drehstromnetz lässt es sich fast überall problemlos installieren. Der eingebaute Transformator wird primärseitig zwischen 2 Phasen angeschlossen und erlaubt damit ausgangsseitig Impulsströme von bis zu 12.000A bei 10 Volt verbleibender Spannung.

Die Höhe des Ausgangsstromes kann über freies manuelles Zuschalten einer 12-teiligen Widerstandskaskade eingestellt werden. Diese besteht aus Einzel- widerständen im Bereich von von 0,8 mOhm bis etwa 1,0 Ohm, d.h. der minimal einstellbare Widerstandswert (ohne Prüfling) beträgt durch Parallelschalten aller Widerstände etwa 0,4 mOhm. Die kleinste Stromänderung ergibt sich aus dem 1 Ohm Widerstand (entsprechend 10A).

Zündwinkel (±360°) und Impulsdauer (10-1000msec) lassen sich punktgenau über manuelle Taster oder am PC Bildschirm einstellen.

Ein synchronisierbarer Hilfsausgang (Relaiskontakt) ermöglicht weitere Optionen wie Aufschaltung (CO-Prüfung), Anschluss einer Hochgeschwindigkeitskamera, o.ä. Weiterhin dient ein integrierter Shunt-Ausgang der Messwertaufzeichnung.

Zusätzliche Messtechnik kann auf Wunsch integriert werden => Messwerterfassung
