Hochspannungsprüfungen

Prüfung mit hoher Spannung

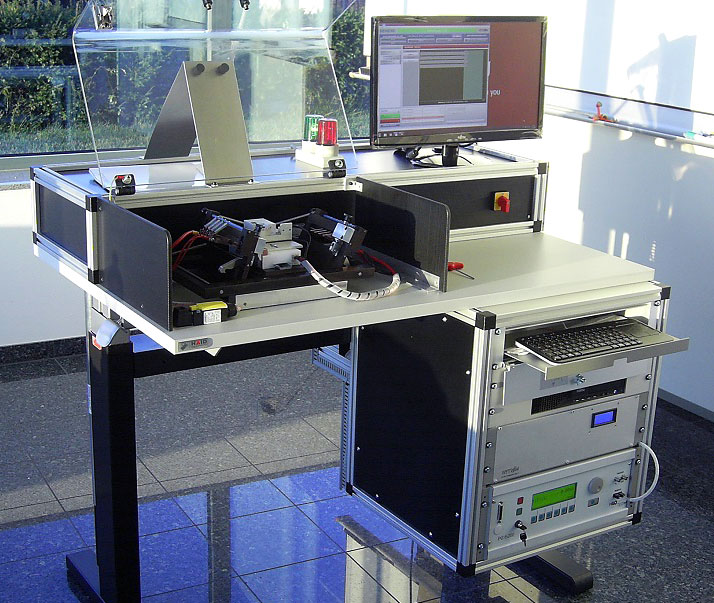

In diesen Stationen fassen wir alle Prüfungen zusammen, die mit hohen Spannungen durchgeführt werden. Es gibt hier Module zur klassischen Hochspannungsprüfung mit bis zu 5000 V AC, bei der der Eingang gegen Ausgang im geöffneten Zustand geprüft wird.  Danach werden die Prüflinge eingeschaltet und Pfad gegen Pfad geprüft. Hierbei müssen zwei Beschaltungen geprüft werden, damit man jeden Pfad gegen jeden anderen mit unterschiedlichem Potential beaufschlagt hat. Als dritte Prüfung sind alle Kontakte gegen Schirmung (Gehäuseaußenbereich) möglich.

Neben dieser klassischen (1 Sekunden) Prüfung bietet HYTRON auch Surge Module an. Hier werden die Komponenten der Prüflinge auf einen 6,2kV Impuls überprüft. Dieser muß einen vorgeschriebenen Signalverlauf einhalten. Treten Leckagen auf oder schlagen Spannungen über, so weicht dieser Spannungsverlauf ab und dies wird vom Generator detektiert.
